الحساب التقني

بيانات الشحن

Box-1 العدد
40"HC 1750
Box-1 العدد
40"DC 1512
Box-1 العدد
20"DC 728
Box-1 العدد
TRUCK 1950







نوع الصندوق العرض (cm) الطول (cm) الإرتفاع (cm)
Box-1 32 43 28


حساب الرش وفق قطر الانبوب

Ø 50 انبوب تنقيط
  5 mt 6 mt
مقاسات الفوهة الانبوب (عدد) المسافة (متر) الانبوب (عدد) المسافة (متر) رشاش (عدد)
6.0 x 5.0 6 30 6 36 3
6.0 x 4.0 8 40 8 48 4
5.0 x 5.0 8 40 8 48 4
5.0 X 4.2 10 50 10 60 5
5.0 x 3.8 12 60 12 72 6
5.0 X 2.5 14 70 14 84 7
4.5 x 4.2 12 60 12 72 6
4.5 x 2.5 12 60 12 72 6
4.5 x 3.8 14 70 14 84 7
4.2 X 3.8 12 60 12 72 6
3.8 X 2.5 16 80 16 96 8
3.8 X 2.3 16 80 16 96 8
3.5 X 2.5 24 120 24 144 12
3.2X1.8 26 130 26 156 13
2.5 X 2.5 26 130 26 156 13
2.5X1.8 34 170 34 204 17



Ø 63 انبوب تنقيط
  5 mt 6 mt
مقاسات الفوهة الانبوب (عدد) المسافة (متر) الانبوب (عدد) المسافة (متر) رشاش (عدد)
6.0 x 5.0 12 60 12 72 6
6.0 x 4.0 14 70 14 84 7
5.0 x 5.0 14 70 14 84 7
5.0 X 4.2 16 80 16 90 8
5.0 x 3.8 18 90 18 108 9
5.0 X 2.5 20 100 20 120 10
4.5 x 4.2 18 90 18 108 9
4.5 x 3.8 20 100 20 120 10
4.5 x 2.5 22 110 22 132 11
4.2 X 3.8 20 100 20 120 10
3.8 X 2.5 24 120 24 144 12
3.8 X 2.3 24 120 24 144 12
3.5 X 2.5 36 180 36 216 18
3.2X18 40 200 40 240 20
2.5 X 2.5 40 200 40 240 20
2.5X18 50 250 50 300 25



Ø 75 انبوب تنقيط
  5 mt 6 mt
مقاسات الفوهة الانبوب (عدد) المسافة (متر) الانبوب (عدد) المسافة (متر) رشاش (عدد)
6.0 x 5.0 20 100 20 120 10
6.0 x 4.0 20 100 20 120 10
5.0 x 5.0 22 110 22 132 11
5.0 X 4.2 28 140 28 165 14
5.0 x 3.8 30 150 30 180 15
5.0 X 2.5 30 170 34 204 17
4.5 x 4.2 32 160 32 192 16
4.5 x 3.8 32 160 32 192 16
4.2 X 3.8 32 160 32 192 16
3.8 X 2.5 42 210 42 252 21
3.8 X 2.3 42 210 42 252 21
3.5 X 2.5 60 300 60 360 30
3.2 X 1.8 66 330 66 396 33
2.5 X 2.5 66 330 66 396 33
2.5 X 1.8 84 420 84 504 42



Ø 90 انبوب تنقيط
  5 mt 6mt
مقاسات الفوهة الانبوب (عدد) المسافة (متر) الانبوب (عدد) المسافة (متر) رشاش (عدد)
6.0 x 5.0 34 170 34 204 17
6.0 x 4.0 36 180 36 216 18
5.0 x 5.0 36 180 36 216 18
5.0 X 4.2 42 210 42 525 21
5.0 x 3.8 50 250 50 300 25
5.0 X 2.5 56 280 56 336 28
4.5 x 4.2 48 240 48 288 24
4.5 x 3.8 52 260 52 312 26
4.2 X 3.8 52 260 52 312 26
3.8 X 2.5 72 360 72 432 36
3.8 X 2.3 74 370 74 444 37
3.5 X 2.5 96 480 96 576 48
3.2 X 1.8 106 530 106 636 53
2.5 X 2.5 106 530 106 636 53
2.5 X 1.8 130 650 130 780 65

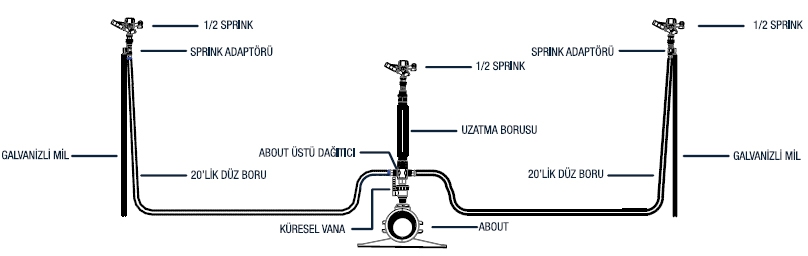

حساب النظام الثلاثي

نظام موزع فوق مشبك ثلاثي 1000 متر مربع

المنتج الانبوب الرئيسي (5m) الانبوب الرئيسي (6m) الانبوب الرئيسي (6m)
  إنبوب حلقي (5m) إنبوب حلقي (5m) إنبوب حلقي (6m)
  تركيب النظام (10x10) تركيب النظام (12x10) تركيب النظام (12x12)
إنبوب حلقي (إنبوب حلقي) 6.6 العدد 5.6 العدد 4.6 العدد
مشبك 3.3 العدد 2.8 العدد 2.3 العدد
رشاش 1/2 انش  10 العدد 8.5 العدد 7 العدد
إنبوب تمديد 3.3 العدد 2.8 العدد 2.3 العدد
صمام كروي 32 انش 3.3 العدد 2.8 العدد 2.3 العدد
صليب على المشكب 3.3 العدد 2.8 العدد 2.3 العدد
منظم رشاش صغير 6.6 العدد 5.6 العدد 4.6 العدد
32x20 طوق حلقة 3.3 العدد 2.8 العدد 2.3 العدد
8mm محور مجلفن 6.6 العدد 5.6 العدد 4.6 العدد
إنبوب مستقيم دائري 73 Metre 73 Metre 60 Metre

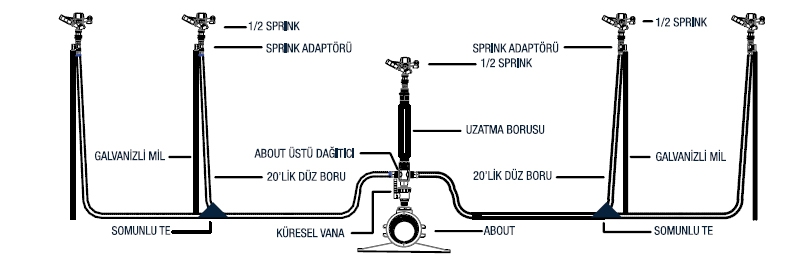

حساب نظام خماسي

نظام موزع فوق مشبك خماسي 1000 متر مربع

المنتج الانبوب الرئيسي (5m) الانبوب الرئيسي (6m) الانبوب الرئيسي (6m)
  إنبوب حلقي (5m) إنبوب حلقي (5m) إنبوب حلقي (6m)
  تركيب النظام (10x10) تركيب النظام (12x10) تركيب النظام (12x12)
إنبوب حلقي (إنبوب حلقي) 4 العدد 3.4 العدد 2.8 العدد
مشبك 2 العدد 1.7 العدد 1.4 العدد
رشاش 1/2 انش 10 العدد 8.5 العدد 7 العدد
إنبوب تمديد 2 العدد 1.7 العدد 1.4 العدد
صمام كروي 32 انش 2 العدد 1.7 العدد 1.4 العدد
صليب على المشكب 2 العدد 1.7 العدد 1.4 العدد
منظم رشاش صغير 8 العدد 6.8 العدد 5.6 العدد
32x20 طوق حلقة 2 العدد 1.7 العدد 1.4 العدد
8mm محور مجلفن 8 العدد 6.8 العدد 5.6 العدد
SOMUNLUTE 4 العدد 3.4 العدد 2.8 العدد
إنبوب مستقيم دائري 88 Metre 88.5 Metre 74 Metre
